Cổng tự động nên dùng ray trên hay ray dưới? So sánh chi tiết

Cổng tự động nên dùng ray trên hay ray dưới? Đây là câu hỏi được nhiều gia chủ, chủ đầu tư quan tâm khi lựa chọn hệ thống cổng tự động. Bởi vị trí của ray không chỉ ảnh hưởng đến khả năng chịu tải mà còn quyết định độ êm, độ ổn định, tuổi thọ bánh xe, motor và yêu cầu bảo trì trong quá trình sử dụng.

Trên thực tế, ray trên và ray dưới đều có thể sử dụng cho cổng tự động, nhưng mỗi phương án phù hợp với một kiểu kết cấu cổng và điều kiện công trình khác nhau. Vì vậy, không nên lựa chọn chỉ dựa vào kiểu dáng mà cần xem xét trọng lượng cánh cổng, nền móng, không gian lắp đặt và tần suất đóng mở có thể lựa chọn ray trên hoặc ray dưới. Không có một phương án duy nhất phù hợp với tất cả các loại cửa.

Ray trên và ray dưới của cổng tự động là gì?

Trong hệ thống cổng tự động, cánh cổng di chuyển theo phương ngang nhờ sự kết hợp giữa motor, bánh xe, ray dẫn hướng và hệ thống truyền động. Ray có nhiệm vụ định hướng chuyển động và hỗ trợ quá trình di chuyển của cánh cổng.

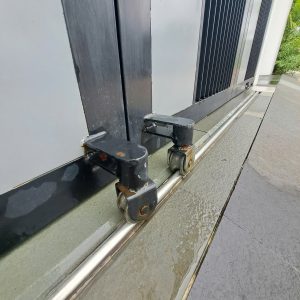

Ray dưới là gì?

Ray dưới là hệ thống ray được lắp trên hoặc âm vào nền, phía dưới cánh cổng. Bánh xe của cổng tiếp xúc trực tiếp với ray và đảm nhiệm phần lớn tải trọng của cánh.

Đây là phương án khá phổ biến đối với cổng trượt có kích thước lớn hoặc trọng lượng cao. Ray dưới có thể sử dụng nhiều dạng khác nhau như ray V, ray U, ray bản rộng hoặc các hệ ray chuyên dụng.

Trong đó, ray V thường kết hợp với bánh xe V tương ứng để tạo đường chạy ổn định cho cổng. Việc lựa chọn ray phải đồng bộ với bánh xe và trọng lượng cánh để hạn chế rung lắc, ma sát và hao mòn.

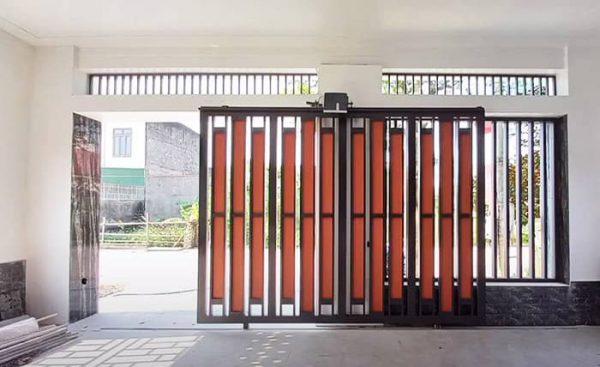

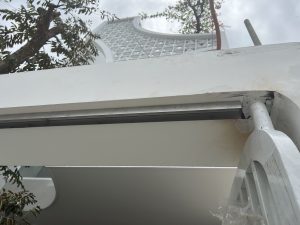

Ray trên là gì?

Ray trên, hay còn gọi là ray treo, được bố trí phía trên cánh cổng. Cánh cổng được treo và di chuyển thông qua hệ thống bánh xe trên ray, trong khi phần phía dưới chủ yếu đảm nhiệm vai trò dẫn hướng.

Ưu điểm dễ nhận thấy của ray trên là mặt nền bên dưới không cần bố trí ray nổi. Giúp khu vực lối đi thông thoáng hơn và giảm tình trạng đất cát, lá cây hoặc nước mưa tác động trực tiếp lên đường ray. Tuy nhiên, hệ dầm và các điểm liên kết phía trên phải đủ chắc chắn để chịu tải của toàn bộ cánh cổng.

So sánh cổng tự động ray trên và ray dưới

Tiêu chí	Ray trên	Ray dưới
Vị trí chịu tải	Chủ yếu ở hệ treo phía trên	Bánh xe phía dưới chịu tải
Yêu cầu kết cấu	Cần dầm treo chắc chắn	Cần nền móng và đường ray chắc chắn
Mặt nền	Thông thoáng, không có ray nổi	Có thể xuất hiện ray trên mặt nền
Khả năng chịu tải	Phụ thuộc nhiều vào hệ dầm treo	Phù hợp với nhiều cổng nặng
Bụi bẩn, đất cát	Ít ảnh hưởng trực tiếp đến ray	Cần vệ sinh ray thường xuyên
Bảo trì	Kiểm tra bánh treo, dầm và điểm liên kết	Kiểm tra ray, bánh xe và nền
Tính thẩm mỹ	Gọn mặt nền	Có thể dùng ray âm để tăng thẩm mỹ
Điều kiện thi công	Yêu cầu kết cấu phía trên phù hợp	Cần nền phẳng, chắc và ổn định

Điểm quan trọng là không có một loại ray phù hợp cho mọi công trình. Việc lựa chọn cần dựa trên kết cấu thực tế thay vì chỉ so sánh “ray trên tốt hơn” hay “ray dưới tốt hơn”.

Ưu điểm của cổng tự động dùng ray trên

1. Mặt nền thông thoáng

Không có ray nổi chạy dọc mặt sân giúp khu vực phía dưới cổng thông thoáng hơn. Đây là điểm đáng cân nhắc đối với những công trình yêu cầu mặt sân liền mạch hoặc thường xuyên có phương tiện di chuyển qua lại.

2. Hạn chế bụi bẩn tác động vào ray

Do ray được đặt phía trên, hệ thống ít chịu tác động trực tiếp của đất cát, nước hoặc rác trên mặt sân hơn so với ray dưới.

3. Tạo cảm giác hiện đại

Cổng treo ray trên có thiết kế khá đặc trưng, phù hợp với một số công trình theo phong cách hiện đại và yêu cầu cao về không gian mặt nền.

Nhược điểm của ray trên

Điểm cần quan tâm nhất là kết cấu phía trên phải đủ khả năng chịu tải. Toàn bộ tải trọng cánh được truyền vào hệ ray, bánh treo, dầm và các điểm liên kết.

Nếu dầm treo không được thiết kế phù hợp hoặc lắp đặt không chính xác, cổng có thể xuất hiện hiện tượng rung, lệch hoặc vận hành không ổn định. Vì vậy, phương án ray trên đòi hỏi khảo sát kết cấu kỹ trước khi thi công.

Do đó, trước khi lựa chọn ray trên cần khảo sát kỹ kết cấu thực tế.

Ưu điểm của cổng tự động dùng ray dưới

Ray dưới có một lợi thế lớn là tải trọng cánh cổng được truyền xuống nền thông qua bánh xe, thay vì phải treo toàn bộ cánh lên kết cấu phía trên.

1. Phù hợp với cổng lớn và nặng

Với những cánh cổng có kích thước và trọng lượng lớn, phương án bánh xe chạy trên ray dưới thường thuận tiện hơn về mặt kết cấu. Tuy nhiên, ray, bánh xe và nền móng vẫn phải được tính toán đồng bộ theo tải trọng thực tế.

2. Kết cấu dễ hình dung và bảo trì

Hệ thống ray dưới có cấu tạo tương đối trực quan: bánh xe chạy trên ray, motor kéo cánh thông qua thanh răng hoặc cơ cấu truyền động. Khi bảo trì, kỹ thuật viên có thể kiểm tra trực tiếp bánh xe, ray và các điểm liên kết.

3. Có nhiều lựa chọn ray

Tùy từng công trình, có thể sử dụng ray V, ray U hoặc các dạng ray chuyên dụng. Với cổng tự động, ray và bánh xe cần được lựa chọn đồng bộ để hạn chế lực cản và giúp motor vận hành ổn định.

Nhược điểm của ray dưới

Điểm cần lưu ý nhất là ray nằm gần mặt đất nên dễ tiếp xúc với bụi, cát, lá cây, nước mưa hoặc dị vật. Nếu ray bị bám bẩn hoặc nền bị lún, cong, lệch, chuyển động của cổng có thể bị ảnh hưởng.

Vì vậy, cần kiểm tra và vệ sinh ray định kỳ để duy trì khả năng vận hành ổn định.

Cổng tự động nên dùng ray trên hay ray dưới?

Câu trả lời phụ thuộc vào đặc điểm thực tế của công trình.

Nên cân nhắc ray dưới khi:

• Cổng có kích thước và trọng lượng lớn.
• Nền sân có kết cấu chắc chắn.
• Có thể thi công đường ray dọc theo hành trình cổng.
• Công trình cần ưu tiên khả năng chịu tải.
• Muốn hệ thống dễ kiểm tra bánh xe và ray.
• Cổng thường xuyên đóng mở với tần suất cao.

Đặc biệt, với cổng lớn tại nhà phố, biệt thự, nhà xưởng, kho bãi hoặc khu vực có phương tiện ra vào thường xuyên. Cần tính toán kỹ tải trọng, nền móng, bánh xe và ray trước khi lựa chọn motor.

Nên cân nhắc ray trên khi:

• Công trình yêu cầu mặt nền thông thoáng.
• Không muốn có ray nổi trên mặt sân.
• Có dầm hoặc kết cấu phía trên đủ chắc chắn.
• Cổng có thiết kế phù hợp với cơ cấu treo.
• Muốn hạn chế tác động của bụi bẩn, nước và dị vật dưới nền đến đường chạy.

Ray quyết định độ êm của cổng tự động như thế nào?

Một hệ thống cổng tự động vận hành êm không chỉ phụ thuộc vào motor.

Bánh xe và ray là hai bộ phận trực tiếp nâng đỡ, dẫn hướng và tạo chuyển động cho cánh cổng. Nếu bánh xe bị rơ, bạc đạn hoạt động không tốt hoặc ray bị cong, lệch, lún thì motor phải làm việc với lực cản lớn hơn. Từ đó ảnh hưởng đến độ ổn định của toàn bộ hệ thống.

Do đó, khi thiết kế cổng tự động cần chú ý:

Cánh cổng → Bánh xe → Ray → Nền/dầm chịu lực → Motor

Các bộ phận cần được lựa chọn đồng bộ với nhau. Thay vì chỉ chọn motor theo trọng lượng cổng rồi bỏ qua chất lượng ray và bánh xe.

5 yếu tố cần kiểm tra trước khi chọn ray cổng tự động

1. Trọng lượng cánh cổng

Đây là yếu tố đầu tiên cần xác định. Cánh càng lớn và nặng thì yêu cầu đối với bánh xe, ray và kết cấu chịu lực càng cao.

2. Kích thước và chiều dài cổng

Không chỉ trọng lượng, chiều dài cánh cũng ảnh hưởng đến khả năng vận hành và độ ổn định khi đóng mở.

3. Điều kiện nền sân

Nếu sử dụng ray dưới, nền phải đủ chắc, thẳng và ổn định để hạn chế tình trạng ray bị lún hoặc lệch theo thời gian.

4. Kết cấu phía trên

Nếu lựa chọn ray treo, cần kiểm tra dầm, khung thép, điểm neo và khả năng chịu tải của toàn bộ hệ thống phía trên.

5. Tần suất đóng mở

Cổng gia đình và cổng tại nhà máy, kho xưởng có tần suất sử dụng rất khác nhau. Tần suất càng cao thì càng cần chú trọng đến chất lượng bánh xe, ray, motor và khả năng tản nhiệt của hệ thống.

Không nên chọn ray chỉ dựa vào giá

Một hệ thống cổng tự động có thể sử dụng motor tốt nhưng vẫn vận hành không ổn định nếu ray bị lệch, bánh xe không phù hợp hoặc nền móng không đảm bảo.

Vì vậy, khi thi công cổng trượt tự động, nên khảo sát tổng thể:

Kích thước cổng → Trọng lượng → Nền móng → Ray → Bánh xe → Motor → Thanh răng → Thiết bị an toàn

Cách tiếp cận này giúp hệ thống hoạt động đồng bộ hơn. Hạn chế những lỗi thường gặp như cổng chạy nặng, rung lắc, phát tiếng ồn, lệch cánh hoặc motor phải làm việc quá tải.

Vậy cổng tự động nên dùng ray trên hay ray dưới phù hợp hơn?

Cổng tự động nên dùng ray trên hay ray dưới không có một đáp án chung cho mọi công trình.

Nếu ưu tiên khả năng chịu tải và có nền móng phù hợp, r ay dưới là phương án đáng cân nhắc. Nếu công trình có kết cấu phía trên chắc chắn và cần mặt nền thông thoáng, hệ ray trên có thể phù hợp hơn.

Quan trọng nhất là lựa chọn đúng loại ray – đúng bánh xe – đúng tải trọng – đúng kết cấu nền hoặc dầm. Đồng thời thi công chính xác để cổng có thể vận hành êm, ổn định và bền bỉ.

Có thể hiểu đơn giản:

👉 Ray trên: phù hợp khi công trình có kết cấu phía trên đủ chắc chắn và cần mặt nền thông thoáng.

👉 Ray dưới: phù hợp khi muốn truyền tải trọng xuống nền và công trình có nền móng, đường ray được thi công chắc chắn.

Kết luận lại

cổng tự động nên dùng ray trên hay ray dưới? Câu trả lời nằm ở kết cấu thực tế của từng công trình, không phải ở việc loại ray nào đang phổ biến hơn.

Một hệ thống cửa tự động vận hành êm, ổn định và bền bỉ. Cần được tính toán đồng bộ từ cánh cửa, bánh xe, ray, nền móng hoặc dầm treo đến motor và hệ thống điều khiển.

Nếu đang chuẩn bị lắp đặt cổng tự động. Nên khảo sát thực tế trước khi quyết định sử dụng ray trên hay ray dưới.

Chọn đúng ray ngay từ đầu sẽ giúp cửa vận hành ổn định hơn, giảm hao mòn và hạn chế chi phí sửa chữa về sau.
